【組 成】由環(huán)氧樹脂、超細(xì)鋅粉、聚酰胺樹脂、防沉劑等組成的雙組份重防腐涂料

        【主要特性】★具有優(yōu)異的防腐性能和良好的耐熱性，干燥快

★漆膜中鋅粉含量高，具有陰極保護(hù)作用

★附著力強(qiáng)、耐沖刷、耐膜性優(yōu)良

★耐酸性、耐油性、耐水性、和耐溶劑性好

        【用 途】適用于大氣、海水、土壤等環(huán)境下的鋼鐵結(jié)構(gòu)，主要用于電力系統(tǒng)、水電系統(tǒng)、港口、碼頭、化工等鋼鐵結(jié)構(gòu)的防護(hù)涂裝

        【顏色外觀】灰色

         【基本參數(shù)】干膜厚度   40μm

                    濕膜厚度   80μm

                    閃 點(diǎn) 甲 組 份 30℃ 乙組份 27℃

干燥時(shí)間 23±2℃ 表干≤ 30min 實(shí)干≤ 24h 完全固化 7d 理論用量 168g/m2

光 澤 無 光

比 重 約 2.1

          【施工說明】混合配比 甲組份：乙組份：=10：1（重量比） 熟 化 時(shí) 間 23±2℃ 30min

適 用 期 23±2℃  8h 稀 釋 劑 環(huán) 氧 稀 釋 劑

施工方法   無氣噴涂 有氣噴涂 刷涂 / 輥涂噴嘴口徑   0.4-0.5mm 2.0-3.0mm ——

噴出壓力   15-20MPa 0.3-0.6MPa ——

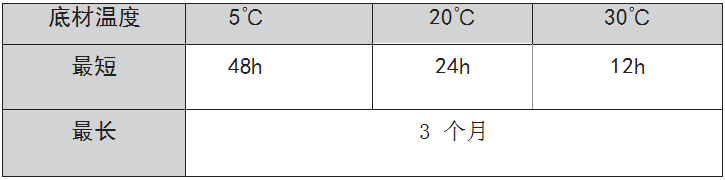

【涂裝間隔】

【表面處理】鋼材表面需經(jīng)拋丸或噴砂等方法處理，要求達(dá)到瑞典除銹標(biāo)準(zhǔn)Sa2.5 級(jí)或人工、電動(dòng)工具除銹達(dá)到 St3 級(jí)

【施工條件】底材溫度須高于露點(diǎn)以上 3℃，相對(duì)濕度≤ 85%。雨、霧、大風(fēng)等惡劣天氣，不能進(jìn)行涂裝，施工底材溫度低于 5℃時(shí)，環(huán)氧與固化劑停止反應(yīng)，不能進(jìn)行施工。

【建議涂裝道數(shù)】涂二道，干膜達(dá) 80μm

【后道配套涂料】環(huán)氧云鐵防銹漆、環(huán)氧面漆、環(huán)氧瀝青漆、氯磺化聚乙烯面漆、冷涂面漆等。

【貯 存】本產(chǎn)品應(yīng)貯存陰涼、干燥、通風(fēng)的室內(nèi)倉(cāng)庫，貯存期12 個(gè)月；超此期限，如經(jīng)檢驗(yàn)合格， 仍可使用。

【注意事項(xiàng)】因鋅粉含量高，所以在調(diào)配時(shí)建議使用機(jī)械攪拌把甲組份攪拌均勻后，再加入乙組份攪拌均勻。漆膜表面易行成鋅鹽，故不宜長(zhǎng)期暴露，在涂裝后道涂料之前，必須徹底清除表面的鋅鹽，否則影響漆膜的層間附著力。

【安全措施】避免長(zhǎng)期吸入溶劑蒸汽或漆霧，皮膚、眼睛不得接觸本品，在狹窄或空氣不流通處施工，必須提供強(qiáng)力通風(fēng)，施工時(shí)應(yīng)配戴防護(hù)用具。

【包 裝】以實(shí)際生產(chǎn)為準(zhǔn)

【儲(chǔ)存期限】12 個(gè)月；超過此期限，如經(jīng)檢驗(yàn)合格，仍可使用

【聲  明】以上有關(guān)數(shù)據(jù)是在實(shí)驗(yàn)室取得，可作為施工參考，實(shí)際使用效果可能因施工方法、表面光滑度及施工環(huán)境不同而有差別。本公司只保證油漆本身的質(zhì)量，其他方面的問題恕不負(fù)責(zé)。對(duì)本說明書，本公司將根據(jù)產(chǎn)品的不斷改進(jìn)有權(quán)進(jìn)行修改，恕不另行通知。
